ODM Anti Static Bare ตาย ถาด CSP Chip Scale Package การขนส่งIC

ODM Anti Static Bare ตาย ถาด CSP Chip Scale Package การขนส่งIC

  • ODM Anti Static Bare ตาย ถาด CSP Chip Scale Package การขนส่งIC
  • ODM Anti Static Bare ตาย ถาด CSP Chip Scale Package การขนส่งIC
  • ODM Anti Static Bare ตาย ถาด CSP Chip Scale Package การขนส่งIC
ODM Anti Static Bare ตาย ถาด CSP Chip Scale Package การขนส่งIC
รายละเอียดสินค้า:
สถานที่กำเนิด: ผลิตในประเทศจีน
ชื่อแบรนด์: Hiner-pack
ได้รับการรับรอง: ISO 9001 ROHS SGS
หมายเลขรุ่น: ซีรีส์ 3 นิ้ว
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1000 ชิ้น
ราคา: $0.35~$0.85(Prices are determined according to different incoterms and quantities)
รายละเอียดการบรรจุ: ขึ้นอยู่กับ QTY ของการสั่งซื้อและขนาดของสินค้า
เวลาการส่งมอบ: 5 ~ 8 วันทำการ
เงื่อนไขการชำระเงิน: T / T
สามารถในการผลิต: 3800PCS~4000PCS/ต่อวัน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: ABS.PC.PPE.MPPO ... ฯลฯ สี: Black.Red.Yellow.Green.White..etc
คุณสมบัติ: ESD ไม่ใช่ ESD ออกแบบ: มาตรฐานและไม่ได้มาตรฐาน
ใช้: การขนส่งการจัดเก็บการบรรจุ ความต้านทานพื้นผิว: 1.0x10E4 ~ 1.0x10E11 Ω
คลีนคลาส: การทำความสะอาดทั่วไปและอัลตราโซนิก วิธีการขึ้นรูป: การฉีดขึ้นรูป
เน้น:

ODM Bare ตาย Trays

,

CSP Bare ตาย Trays

,

CSP Chip Scale Package Trays

ODM Anti Static Bare ตาย ถาด CSP Chip Scale Package การขนส่งIC

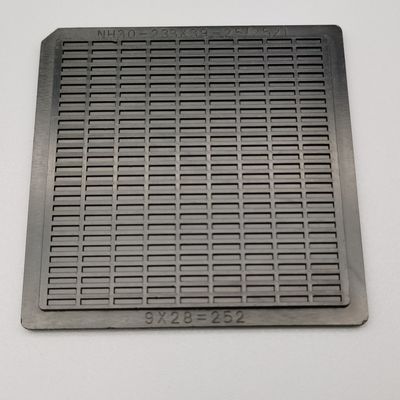

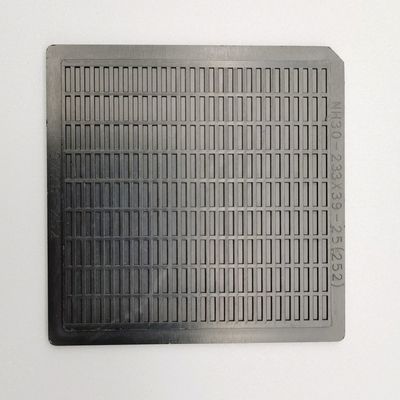

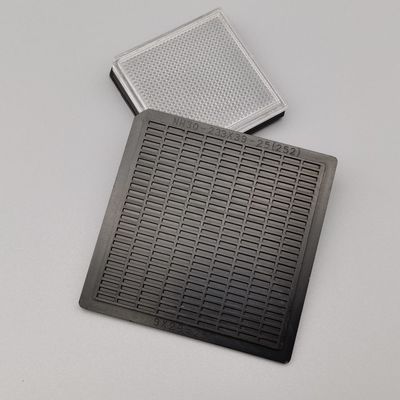

โรงงานปรับแต่งถาดป้องกันไฟฟ้าสถิตย์ขนาด 3 นิ้วเพื่อโหลดบาร์ในแพ็คเกจระดับชิป





Hiner-pack จัดหาถาด Matrix และถาด IC สำหรับการขนส่งที่หลากหลายสำหรับการจัดเก็บและขนส่ง IC (วงจรรวม) ส่วนประกอบและโมดูลอื่น ๆ อย่างปลอดภัย



ระบบจัดส่งบรรจุภัณฑ์ IC สำหรับปกป้องและขนส่งเปลือยเปล่า CSP ... ดาย (KGD) บรรจุภัณฑ์ขนาดชิป (CSP) และบรรจุภัณฑ์ขนาดเวเฟอร์ (WSP)

Laser Bar หรือ Touch Bar และผลิตภัณฑ์อื่นๆ มีน้ำหนักเบาและเปราะ และง่ายต่อการทำให้เกิดออกซิเดชันหรือความเสียหายอันเนื่องมาจากการทำงานที่ไม่เหมาะสมภายใต้ระบบปฏิบัติการอัตโนมัติเต็มรูปแบบ มีข้อกำหนดที่เข้มงวดเกี่ยวกับวัสดุบรรจุภัณฑ์และกล่องถาดป้องกันไฟฟ้าสถิตย์ที่ผลิตขึ้นไม่เพียงแต่ต้องปกป้องผลิตภัณฑ์อย่างเต็มที่ แต่ยังต้องจัดการกับการดีบัก เช่น การหมุนเวียนของอุปกรณ์อัตโนมัติ ในขณะเดียวกันในกระบวนการขนส่งและขนส่งก็มีความต้องการสูง บริษัทของเราได้สะสม มากประสบการณ์ในการผลิตผลิตภัณฑ์ดังกล่าว สามารถตอบสนองความต้องการที่หลากหลายของลูกค้า ให้ออกแบบชุด การผลิตโซลูชันบรรจุภัณฑ์แบบครบวงจร





ข้อดี


1. น้ำหนักเบา ประหยัดค่าขนส่งและบรรจุภัณฑ์
2. ข้อกำหนดขนาดเข้ากันได้กับเครื่องป้อน Waffle Pack ขนาด 2 ", 3" หรือ 4 ";
3. ประสิทธิภาพการป้องกันไฟฟ้าสถิตย์ที่ดีช่วยให้มั่นใจได้ว่าผลิตภัณฑ์ไม่ได้รับความเสียหายจากการปล่อยไฟฟ้าสถิต
4. ทนต่ออุณหภูมิสูง เหมาะสำหรับการประกอบอุปกรณ์อัตโนมัติที่อุณหภูมิสูง
5. ทนต่อการกัดกร่อน เหมาะสำหรับสภาพการผลิตของผลิตภัณฑ์ทุกชนิด
6 การออกแบบการจัดเมทริกซ์ภายใต้สมมติฐานของการปกป้องผลิตภัณฑ์การออกแบบความจุโหลมากที่สุดประหยัดค่าใช้จ่าย;
7. การออกแบบมุมลบมุมป้องกันข้อผิดพลาดในการซ้อนได้อย่างมีประสิทธิภาพแก้ไขทิศทางของตำแหน่ง



ขนาดเค้าร่าง วัสดุ ความต้านทานพื้นผิว บริการ ความเรียบ สี
2" ABS.PC.PPE...ฯลฯ 1.0x10e4-1.0x10e11Ω OEM, ODM สูงสุด 0.2mm ปรับแต่งได้
3" ABS.PC.PPE...ฯลฯ 1.0x10e4-1.0x10e11Ω OEM, ODM สูงสุด 0.25mm ปรับแต่งได้
4" ABS.PC.PPE...ฯลฯ 1.0x10e4-1.0x10e11Ω OEM, ODM สูงสุด 0.3mm ปรับแต่งได้
ขนาดที่กำหนดเอง ABS.PC.PPE...ฯลฯ 1.0x10e4-1.0x10e11Ω OEM, ODM TBC ปรับแต่งได้
ให้การออกแบบและบรรจุภัณฑ์อย่างมืออาชีพสำหรับผลิตภัณฑ์ของคุณ
การใช้งาน บรรจุภัณฑ์ของชิ้นส่วนอิเล็กทรอนิกส์, อุปกรณ์ออปติคัล,
ลักษณะเฉพาะ ESD, ทนทาน, อุณหภูมิสูง, กันน้ำ, รีไซเคิล, เป็นมิตรกับสิ่งแวดล้อม
วัสดุ MPPO.PPE.ABS.PEI.IDP...ฯลฯ
สี สีดำ.สีแดง.สีเหลือง.สีเขียว.สีขาวและสีที่กำหนดเอง
ขนาด ขนาดที่กำหนดเอง, สี่เหลี่ยมผืนผ้า, รูปร่างวงกลม
ประเภทแม่พิมพ์ แม่พิมพ์ฉีด
ออกแบบ ตัวอย่างต้นฉบับหรือเราสามารถสร้างการออกแบบได้
การบรรจุ โดยกล่อง
ตัวอย่าง เวลาตัวอย่าง: หลังจากยืนยันร่างและชำระเงินแล้ว
ค่าตัวอย่าง: 1. ฟรีสำหรับตัวอย่างหุ้น
2. เจรจาถาดแบบกำหนดเอง กำหนดเอง
เวลานำ 5-7 วันทำการ
เวลาที่แน่นอนควรเป็นไปตามปริมาณที่สั่งซื้อ



การประยุกต์ใช้ผลิตภัณฑ์



Wafer ตาย / Bar / Chips ส่วนประกอบโมดูล PCBA

บรรจุภัณฑ์ส่วนประกอบอิเล็กทรอนิกส์ บรรจุภัณฑ์อุปกรณ์ออปติคัล




บรรจุภัณฑ์


รายละเอียดบรรจุภัณฑ์:บรรจุตามขนาดที่ลูกค้ากำหนด

คำถามที่พบบ่อย



ถาม: คุณสามารถทำ OEM และถาด IC ออกแบบเองได้หรือไม่?
ตอบ: เรามีความสามารถในการผลิตแม่พิมพ์และการออกแบบผลิตภัณฑ์ที่แข็งแกร่ง ในการผลิตจำนวนมากของถาด IC ทุกชนิดยังมีประสบการณ์มากมายในการผลิต
ถาม: ระยะเวลาในการจัดส่งของคุณนานเท่าไร?
A: โดยทั่วไป 5-8 วันทำการ ขึ้นอยู่กับปริมาณการสั่งซื้อจริงของคำสั่งซื้อ
ถาม: คุณให้ตัวอย่างหรือไม่?มันฟรีหรือพิเศษ?
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ ตัวอย่างอาจฟรีหรือคิดค่าใช้จ่ายตามมูลค่าผลิตภัณฑ์ที่แตกต่างกัน และค่าขนส่งตัวอย่างทั้งหมดตามปกติคือการรวบรวมหรือตามที่ตกลง
ถาม: Incoterm แบบใดที่คุณสามารถทำได้
ตอบ: เราสามารถสนับสนุนการทำงาน Ex, FOB, CNF, CIF, CFR, DDU, DAP เป็นต้น และ incoterm อื่นๆ ตามที่ตกลงกันไว้
ถาม: วิธีใดที่คุณสามารถช่วยจัดส่งสินค้าได้?
ตอบ: ทางทะเลทางอากาศหรือทางด่วนทางไปรษณีย์ตามปริมาณและปริมาณการสั่งซื้อของลูกค้า

รายละเอียดการติดต่อ
Shenzhen Hiner Technology Co.,LTD

ผู้ติดต่อ: Rainbow Zhu

โทร: 86 15712074114

แฟกซ์: 86-0755-29960455
