| ชื่อแบรนด์: | Hiner-pack |
| เลขรุ่น: | JEDEC TRAY SERIES |
| MOQ: | 1000 |
| ราคา: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 2000PCS/Day |
• ขนาดลวดลายของตู้เมทริกซ์ JEDEC ทั้งหมดคือ 12.7 x 5.35 นิ้ว (322.6 x 136 มม.)เช่น BGA, CSP, QFP, TQFP, QFN, TSOP และ SOIC. มีรุ่นขนาดสูง 0.40 นิ้ว (10.16 มม) สําหรับเก็บองค์ประกอบหนา (สูง) เช่น PLCC, CERQUAD, PGA (Pin Grid Arrays), โมดูลและการประกอบ.
• ตู้ JEDEC สามารถวางกันได้ภายในครอบครัวอุปกรณ์และรุ่นของผู้ผลิตเดียวกัน การผสมเครื่องหมายของผู้ผลิตหลายตัว ไม่แนะนํา แม้แต่ภายในครอบครัวอุปกรณ์เดียวกันเนื่องจากความแตกต่างเล็ก ๆ จากแบรนด์ไปแบรนด์ขณะที่ตาราง JEDEC สามารถค้อนสูงหลายฟุต ในปฏิบัติปกติ การค้อนจํากัดกับ 5 ถึง 7 ตาราง

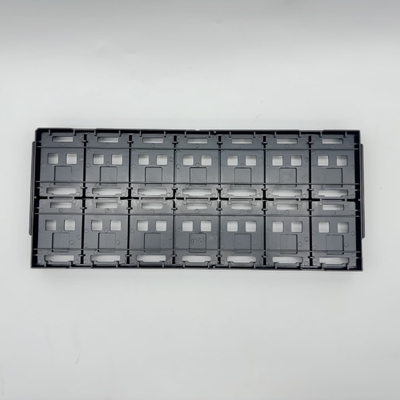

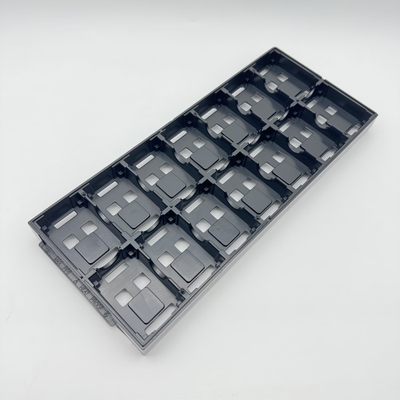

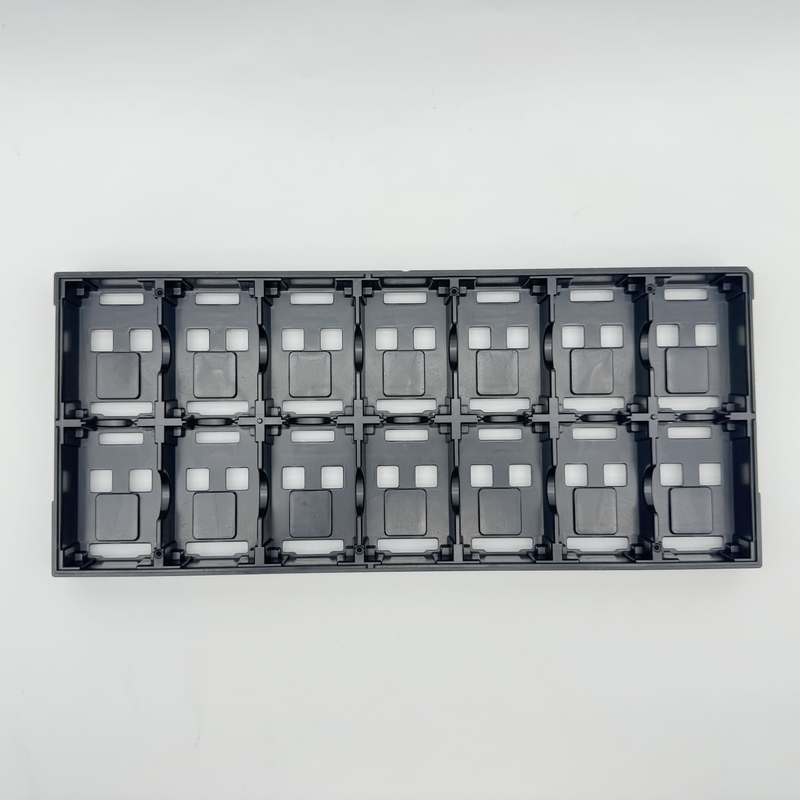

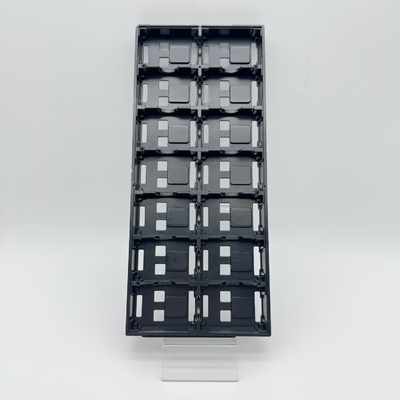

| ยี่ห้อ | แพ็คฮินเนอร์ | ขนาดเส้นบรรทัด | 322.6*135.9*24 มิลลิเมตร |
| รุ่น | HN24033 | ขนาดช่อง | 58.4*36.83*16.62 มิลลิเมตร |
| ประเภทของแพคเกจ | องค์ประกอบ IC | แมตริกซ์ QTY | 2*7 = 14PCS |
| วัสดุ | PPE | ความเรียบ | MAX 0.76 มิลลิเมตร |
| สี | สีดํา | บริการ | รับ OEM,ODM |
| ความต้านทาน | 1.0x10e4-1.0x10e11Ω | ใบรับรอง | ROHS |
| การใช้งาน | บรรจุภัณฑ์อิเล็กทรอนิกส์ อุปกรณ์ออทคอล |
| ลักษณะ | ESD ทนทาน อุณหภูมิสูง กันน้ํา อุปกรณ์รีไซเคิล สะดวกต่อสิ่งแวดล้อม |
| วัสดุ | MPPO.PPE.ABS.PEI.IDP... เป็นต้น |
| สี | สีดํา สีแดง สีเหลือง สีเขียว สีขาว |
| ขนาด | ขนาดที่กําหนดเอง สี่เหลี่ยม รูปทรงวงกลม |
| ประเภทของผง | หมักฉีด |
| การออกแบบ | ตัวอย่างเดิม หรือเราสามารถสร้างการออกแบบ |
| การบรรจุ | โดยกล่อง |
| ตัวอย่าง | ระยะเวลาในการเก็บตัวอย่าง: หลังจากการยืนยันร่างและการชําระเงิน |
| ค่าตัวอย่าง: 1.ฟรีสําหรับตัวอย่างในคลัง | |
| 2. โต๊ะที่กําหนดเอง | |
| เวลานํา | 5-7 วันทําการ |
| เวลาที่แม่นยําควรตามปริมาณที่สั่ง |
• เมื่อ JEDEC ได้พัฒนารูปแบบมาตรฐานของตู้เมทริกซ์ (matrix tray) ของมัน ความสนใจทั้งหมดถูกวางไว้บนขนาดภายนอกและลักษณะของภายใน โดยตั้งใจไม่กําหนดและไม่จํากัดนี้ปล่อยให้ประตูเปิดสําหรับกรอบของตู้เมทริกซ์ที่จะใช้สําหรับสินค้าและส่วนประกอบที่หลากหลายไม่จํากัด.
• JEDEC Trays ครั้งแรกถูกออกแบบให้กับอุตสาหกรรมครึ่งนํานี่ยังคงเป็นการใช้งานที่ทั่วไปมากที่สุดกับแทรกที่ใช้สําหรับอุปกรณ์เจาะรู เช่น PGA, DIP, และ TO แพ็คเกจ; อุปกรณ์ติดตั้งบนพื้นผิว เช่น QFP, BGA, TSOP, และ FP แพ็คเกจ; และอุปกรณ์ไร้สารนํา เช่น LGA, QFN และ LCC แพ็คเกจ
• ในปัจจุบัน ส่วนประกอบอิเล็กทรอนิกส์อื่นๆ เช่น เครื่องเชื่อม, ซ็อคเกต, แอดป์เตอร์, PCB, MEMS,และการประกอบขนาดเล็กมากมายถูกจัดการใน JEDEC แมตริกซ์เทรย์เพื่ออํานวยความสะดวกในการประกอบและรับและการแปรรูปองค์ประกอบที่ไม่ใช่อิเล็กทรอนิกส์ รวมถึงเลนส์, ชิ้นส่วนของนาฬิกา, ชิ้นส่วนโลหะที่มีรูปร่างได้รับการแปรรูปในจานเมทริกซ์ JEDEC เพื่อให้สามารถใช้อุปกรณ์อัตโนมัติมาตรฐานได้.
