| ชื่อแบรนด์: | Hiner-pack |
| เลขรุ่น: | HN24153 |
| MOQ: | 1000 |
| ราคา: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| เงื่อนไขการจ่ายเงิน: | 100% Prepayment |
| ความสามารถในการจําหน่าย: | 2000PCS/Day |

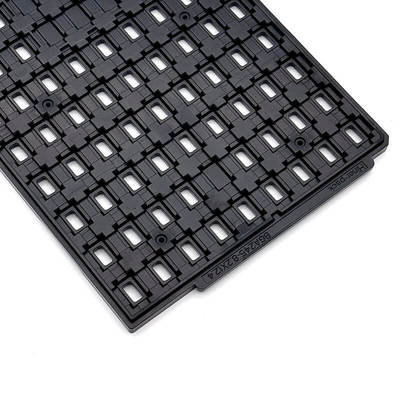

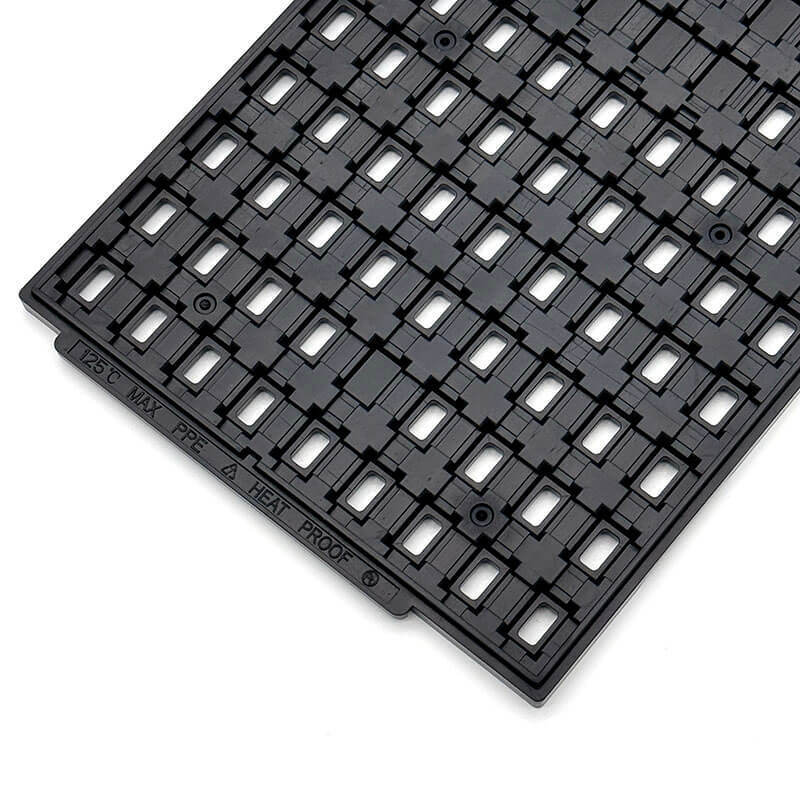

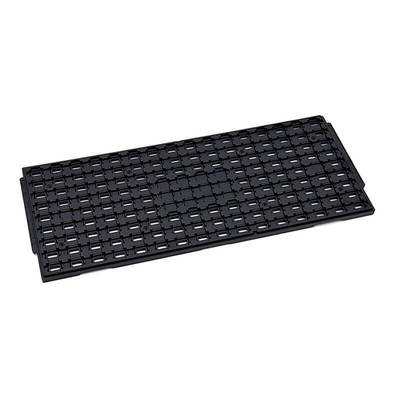

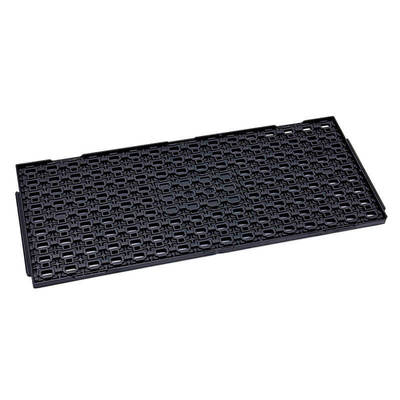

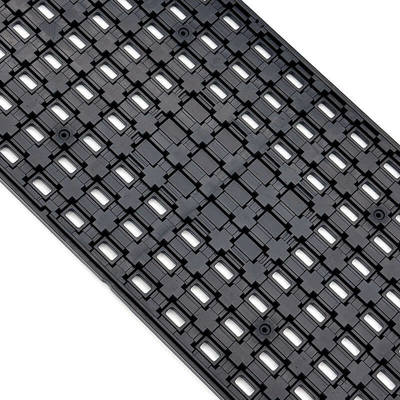

ถาดเมทริกซ์ส่วนประกอบ ESD IC มาตรฐานสากลสากลสอดคล้องกับมาตรฐาน JEDEC
ถาดเมทริกซ์ IC ของ JEDEC รวบรวมภาษาทั่วไปของระบบอัตโนมัติ ซึ่งเป็นชุดข้อกำหนดที่เข้มงวดที่กำหนดโดยอุตสาหกรรมไมโครอิเล็กทรอนิกส์ เพื่อควบคุมการไหลที่ปลอดภัยและเป็นอัตโนมัติของวงจรรวม ตัวเชื่อมต่อ และส่วนประกอบ หลักการพื้นฐานของถาดเหล่านี้คือการกำหนดมาตรฐาน: ทั้งหมดผลิตขึ้นโดยมีโครงร่างเหมือนกันขนาด 12.7 x 5.35 นิ้ว (322.6 x 136 มม.) ความสม่ำเสมอของมิตินี้ช่วยให้แน่ใจว่าอุปกรณ์ที่สร้างขึ้นทุกที่ในโลกสามารถจดจำและโต้ตอบกับถาด JEDEC ได้ทันที โดยไม่คำนึงถึงส่วนประกอบที่บรรจุอยู่ โครงสร้าง "เมทริกซ์" ซึ่งประกอบด้วยแถวและคอลัมน์ของช่องส่วนประกอบ จะกำหนดพิกัดเชิงพื้นที่ (ระยะห่าง) ที่แน่นอนสำหรับการหยิบสินค้าอัตโนมัติ โดยเปลี่ยนการรวบรวมชิ้นส่วนให้เป็นชุดข้อมูลที่เครื่องสามารถอ่านได้ สร้างขึ้นจากสารประกอบการขึ้นรูปที่ทนทาน ซึ่งมักจะเป็นโพลีเมอร์ที่ปลอดภัยต่อ ESD ซึ่งใช้คาร์บอนในการนำไฟฟ้า (ส่งผลให้ได้สีดำตามค่าเริ่มต้น) ถาด JEDEC ได้รับการออกแบบให้มีความแข็งแรงและมีมิติที่มั่นคง ความเสถียรนี้มีความสำคัญไม่เพียงแต่สำหรับการป้องกันทางกลเท่านั้น แต่ยังสำหรับการรักษาการจัดตำแหน่งที่แม่นยำภายใต้ทั้งความเครียดในการจัดการและสภาวะความร้อนที่ระบุ ซึ่งเป็นความจำเป็นสำหรับระบบอัตโนมัติความเร็วสูงที่เชื่อถือได้
คุณสมบัติการออกแบบอันชาญฉลาดของถาด JEDEC แปลโดยตรงสู่ประสิทธิภาพและความสะดวกสบายในการผลิตที่จับต้องได้
1. โครงร่างที่เป็นมาตรฐาน (เข้าถึงได้ทันที): ข้อได้เปรียบที่สำคัญที่สุดคือสถานะมาตรฐานอุตสาหกรรม ซึ่งช่วยให้ผู้ผลิตสามารถเข้าถึงระบบนิเวศระดับโลกของอุปกรณ์ อุปกรณ์เสริม และความรู้ทางอุตสาหกรรมได้ทันที สิ่งนี้ทำให้การจัดการห่วงโซ่อุปทานและการบูรณาการกระบวนการง่ายขึ้นอย่างมาก
2. การจัดตำแหน่งด้วยภาพและกลไก: คุณลักษณะสำคัญช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของกระบวนการ มุมลบมุม 45 องศาทำหน้าที่เป็นตัวบ่งชี้ Pin One ที่มองเห็นได้ชัดเจน ช่วยลดความเสี่ยงที่ส่วนประกอบจะปรับทิศทางไม่ถูกต้องระหว่างการโหลดแบบแมนนวลหรือแบบอัตโนมัติ คุณลักษณะแบบสแกลลอปช่วยให้สามารถล็อค/ยึดแบบกลไกได้ ทำให้มั่นใจได้ว่าตำแหน่งของถาดจะถูกล็อคเข้ากับอุปกรณ์ป้อนเพื่อการดำเนินการหยิบและวางที่แม่นยำ
3. ตัวเลือกโปรไฟล์อเนกประสงค์: ผู้ผลิตสามารถเลือกความหนาของถาดที่เหมาะสมได้: รุ่น Low Profile (0.25 นิ้ว) เป็นรุ่นที่ใช้งานได้ดี รองรับแพ็คเกจทั่วไป เช่น SOIC และ TQFP ซึ่งช่วยเพิ่มประสิทธิภาพความหนาแน่นในการจัดเก็บในแนวตั้ง ตัวเลือก High Profile (0.40 นิ้ว) มีให้เลือกใช้สำหรับส่วนประกอบที่มีขนาดใหญ่กว่าหรือสูงกว่า เช่น โมดูล ชุดประกอบ และแพ็คเกจ CERQUAD เพื่อให้มั่นใจถึงระยะห่างที่เหมาะสมและการป้องกันสำหรับส่วนประกอบสูง
4. ความสามารถในการวางซ้อนที่เพิ่มขึ้น: ถาดมีคุณสมบัติการล็อคที่มีประสิทธิภาพซึ่งช่วยให้วางซ้อนกันได้ ซึ่งเป็นสิ่งสำคัญสำหรับการจัดเก็บและการขนส่งที่ปลอดภัย แม้ว่าจะซ้อนกันหลายถาดในที่สูงก็ตาม การจัดวางซ้อนกันได้รับการออกแบบเพื่อให้ถาดเปล่าทำหน้าที่เป็นฝาครอบป้องกันสำหรับส่วนประกอบต่างๆ ในถาดที่โหลดด้านบน
| ยี่ห้อ | Hiner-แพ็ค |
| แบบอย่าง | HN24153 |
| วัสดุ | ชุดป้องกันส่วนบุคคล |
| ประเภทแพ็คเกจ | ส่วนประกอบไอซี |
| สี | สีดำ |
| ความต้านทาน | 1.0x10e4-1.0x10e11Ω |
| ขนาดเส้นเค้าร่าง | 322.6x135.9x7.62มม |
| ขนาดช่อง | 8.2*12.4*0.9มม |
| จำนวนเมทริกซ์ | 9*16=144ชิ้น |
| ความเรียบ | สูงสุด 0.76มม |
| บริการ | ยอมรับ OEM,ODM |
| ใบรับรอง | RoHS, IOS |
ความยืดหยุ่นในการออกแบบเมทริกซ์ภายในในขณะที่ยึดติดกับ JEDEC ภายนอกอย่างเหนียวแน่นเป็นคุณสมบัติที่ทรงพลังที่สุด
การป้องกันเฉพาะแพ็คเกจ: การออกแบบที่กำหนดเองช่วยแก้ไขช่องโหว่เฉพาะของส่วนประกอบประเภทต่างๆ
ความเข้ากันได้ของวัสดุและอุณหภูมิ: การปรับแต่งมักจะเกี่ยวข้องกับการเลือกวัสดุเพื่อให้ได้อุณหภูมิที่เข้ากันได้และความทนทานต่อสารเคมี
สีและความจุ: แม้ว่าสีดำจะเป็นมาตรฐานสำหรับการนำไฟฟ้า ESD แต่สีที่กำหนดเองสามารถนำมาใช้สำหรับการแยกกระบวนการมองเห็นได้ ความจุภายในได้รับการปรับให้เหมาะสมผ่านการออกแบบที่กำหนดเองตามรูปทรงของส่วนประกอบและคุณสมบัติพิเศษของถาดที่จำเป็น เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับเครื่องป้อน JEDEC ได้อย่างสากล
