ถาดเวเฟอร์ทนความร้อนสูง ใช้ซ้ำได้ สำหรับป้องกันชิป IC แบบพิทช์ละเอียด

ถาดเวเฟอร์ทนความร้อนสูง ใช้ซ้ำได้ สำหรับป้องกันชิป IC แบบพิทช์ละเอียด

ชื่อแบรนด์: Hiner-pack
เลขรุ่น: HN25010
MOQ: 500 ชิ้น
ราคา: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 2000 ชิ้น / วัน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ROHS, ISO
น้ำหนักถาด:
แตกต่างกันไป โดยทั่วไปจะสูงถึง 500 กรัมต่อช่อง
สี:
สีดำ
การประกันคุณภาพ:
รับประกันการจัดส่ง คุณภาพเชื่อถือได้
ขนาดเส้นเค้าร่าง:
50.8×50.8×3.94 มม
ขนาดโพรง:
6.04x3.63x0.67 มม
ข้อกำหนดในการส่งมอบสินค้า (Incoterms):
exw, fob, cif, ddu, ddp
ชนิดแม่พิมพ์:
การฉีด
นำกลับมาใช้ใหม่ได้:
ใช่
รูปแบบของตู้:
สี่เหลี่ยม
คลาสที่สะอาด:
การทำความสะอาดทั่วไปและอัลตราโซนิก
ประเภทไอซี:
BGA,QFP,QFN,LGA,พีจีเอ
ระดับการบรรจุ:
แพคเกจการขนส่ง
บิดเบี้ยว:
ความบิดเบี้ยว MAX 0.2mm
ความจุ:
5x7=35 ชิ้น
รายละเอียดการบรรจุ:
กล่องพาเลท
สามารถในการผลิต:
2000 ชิ้น / วัน
เน้น:

ถาดเวเฟอร์ทนความร้อนสูง

,

ถาดชิป IC เซมิคอนดักเตอร์

,

ถาดเวเฟอร์แบบทนทาน

คําอธิบายสินค้า

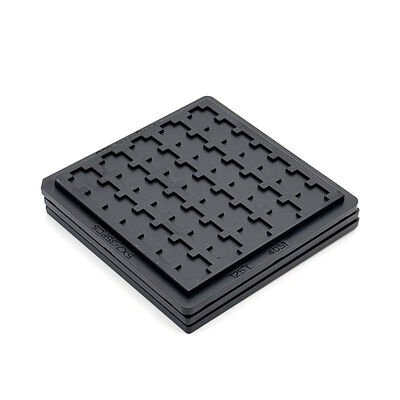

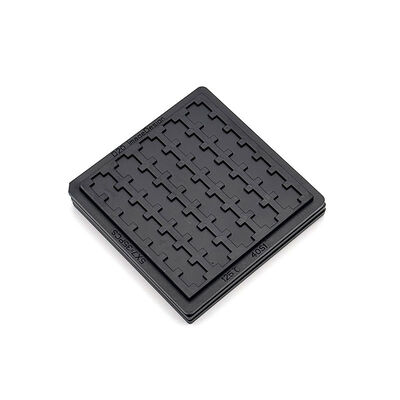

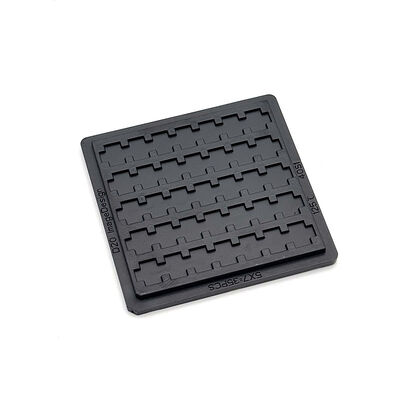

ถาดชิปแบบวาฟเฟิลทนความร้อนสูงสำหรับชิป IC เซมิคอนดักเตอร์

ป้องกันประจุไฟฟ้าสถิตที่ทำลายชิปเซมิคอนดักเตอร์ที่บอบบาง ทนทานต่อความร้อนสูงซ้ำๆ โดยไม่เสียรูปทรง กำลังมองหาถาดรองที่แข็งแรงสำหรับชิ้นส่วนชิปที่มีความแม่นยำอยู่ใช่หรือไม่? ทนทานต่อสภาพแวดล้อมที่รุนแรงในสายการผลิตที่ยุ่งเหยิง


ล็อคยูนิต IC แบบพิทช์ละเอียดไว้ในช่องตารางที่เรียบร้อย หยุดการเคลื่อนที่ที่ไม่ต้องการขณะชิปอยู่ระหว่างการทดสอบและคัดแยก ขจัดรอยขีดข่วนและความเสี่ยงจากการกระแทกต่อส่วนประกอบเซมิคอนดักเตอร์ที่มีราคาแพง ให้การป้องกันที่เชื่อถือได้ตลอดวงจรการผลิตทั้งหมด


ทนทานต่อการโหลดและยกเลิกการโหลดซ้ำๆ นับครั้งไม่ถ้วน รักษาประสิทธิภาพมิติที่มั่นคงภายใต้การใช้งานการผลิตจำนวนมากอย่างต่อเนื่อง ตรงตามข้อกำหนดการป้องกันที่เข้มงวดจากการดำเนินงานประกอบเซมิคอนดักเตอร์

คุณสมบัติ/ประโยชน์หลัก
  • ทนทานต่อสภาวะอุณหภูมิสูง
  • ป้องกันการเคลื่อนที่และการชนกันของชิป
  • เหมาะสำหรับ IC แบบพิทช์ละเอียดที่บอบบาง
  • ปกป้องส่วนประกอบ IC แบบพิทช์ละเอียดที่บอบบางได้อย่างมีประสิทธิภาพ
  • รองรับขนาดช่องและรูปแบบการออกแบบที่ปรับแต่งได้เต็มที่
  • โรงงานได้รับการรับรองมาตรฐาน ISO และผลิตภัณฑ์เป็นไปตามมาตรฐาน RoHS
ข้อมูลจำเพาะ
ยี่ห้อ Hiner-pack
รุ่น HN25010
สี ดำ
ความต้านทาน 1.0×10⁴ - 1.0×10¹¹ Ω
ขนาดโครงร่าง 50.8×50.8×3.94 มม.
ขนาดช่อง 6.04x3.63x0.67 มม.
จำนวนเมทริกซ์ 5x7=35 ชิ้น
การบิดงอ สูงสุด 0.2 มม.
บริการ รับ OEM, ODM
ตัวเลือกช่องที่กำหนดเอง มีจำหน่าย
การใช้งาน

รองรับการประกอบเซมิคอนดักเตอร์ การทดสอบชิป และการขนส่งส่วนประกอบ ปกป้อง IC แบบพิทช์ละเอียดผ่านการบัดกรี การคัดแยก และการตรวจสอบ ลดการสูญเสียเศษที่เกิดจากไฟฟ้าสถิตและการกระแทกทางกล


เหมาะสำหรับเวิร์กช็อป OEM อิเล็กทรอนิกส์และคลังสินค้าส่วนประกอบ จัดหาภาชนะที่ปลอดภัยสำหรับยูนิตวงจรรวมที่หลากหลายระหว่างงานจัดการแบทช์ขนาดใหญ่ตามปกติ

บรรจุภัณฑ์และการจัดส่ง/บริการ
บรรจุสินค้าด้วยกล่องที่แข็งแรงและวัสดุกันกระแทกภายในเพื่อหลีกเลี่ยงการเสียรูปจากการขนส่ง จัดเตรียมการจัดส่งทางอากาศหรือทางทะเลตามการยืนยันของลูกค้า จัดเตรียมเอกสารการจัดส่งฉบับเต็มหลังจากการจัดส่ง ติดตามสถานะสินค้าและอัปเดตข้อมูลที่เกี่ยวข้องอย่างทันท่วงทีสำหรับลูกค้าต่างประเทศ
