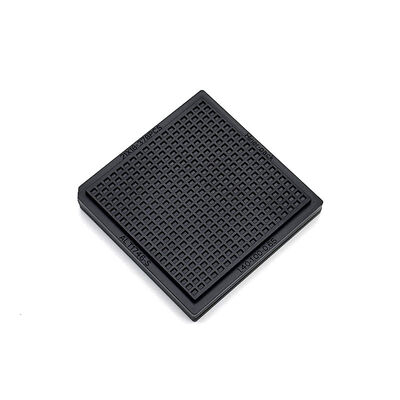

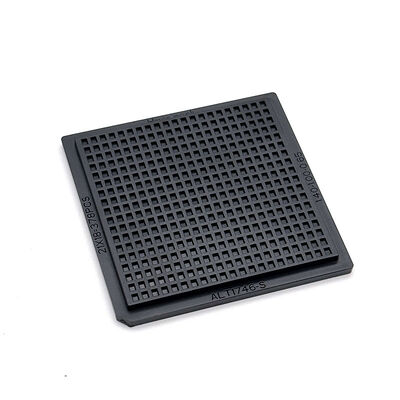

ถาดเวเฟอร์แบบกริดสม่ำเสมอสำหรับบรรจุภัณฑ์แบบใช้ซ้ำได้เพื่อการป้องกันและขนส่ง IC แบบละเอียด

ถาดเวเฟอร์แบบกริดสม่ำเสมอสำหรับบรรจุภัณฑ์แบบใช้ซ้ำได้เพื่อการป้องกันและขนส่ง IC แบบละเอียด

ชื่อแบรนด์: Hiner-pack
เลขรุ่น: HN25021
MOQ: 500 ชิ้น
ราคา: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 2000 ชิ้น / วัน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ROHS, ISO
น้ำหนักถาด:
แตกต่างกันไป โดยทั่วไปจะสูงถึง 500 กรัมต่อช่อง
สี:
สีดำ
การประกันคุณภาพ:
รับประกันการจัดส่ง คุณภาพเชื่อถือได้
ขนาดเส้นเค้าร่าง:
50.7×50.7×4 มม
ขนาดโพรง:
1.4X1.0X0.65 มม
ข้อกำหนดในการส่งมอบสินค้า (Incoterms):
exw, fob, cif, ddu, ddp
ชนิดแม่พิมพ์:
การฉีด
นำกลับมาใช้ใหม่ได้:
ใช่
รูปแบบของตู้:
สี่เหลี่ยม
คลาสที่สะอาด:
การทำความสะอาดทั่วไปและอัลตราโซนิก
ประเภทไอซี:
BGA,QFP,QFN,LGA,พีจีเอ
ระดับการบรรจุ:
แพคเกจการขนส่ง
บิดเบี้ยว:
วาร์เพจสูงสุด 0.25มม
ความจุ:
21X18=378 ชิ้น
รายละเอียดการบรรจุ:
กล่องพาเลท
สามารถในการผลิต:
2000 ชิ้น / วัน
เน้น:

ถาดเวเฟอร์แบบกริดสม่ำเสมอสำหรับการหมุนเวียน IC

,

ถาดเวเฟอร์ที่ทนทานสำหรับ IC แบบละเอียด

,

ถาดชิปแบบแพ็คเวเฟอร์พร้อมการป้องกันการขนส่ง

คําอธิบายสินค้า
ถาดวาฟเฟิลแบบกริดสม่ำเสมอ ทนทาน สำหรับการพลิกกลับและการป้องกันการขนส่ง IC แบบละเอียด

เก็บ IC แบบละเอียดที่บอบบางไว้ในช่องแบบกริดที่เรียบร้อย หยุดชิปเซมิคอนดักเตอร์ขนาดเล็กไม่ให้เคลื่อนที่ระหว่างการหยิบจับบ่อยครั้ง ให้ประสิทธิภาพที่คงที่ตลอดรอบการพลิกกลับซ้ำๆ เพื่อให้เข้ากับจังหวะการผลิตอย่างต่อเนื่อง


ดูดซับแรงกระแทกเล็กน้อยและลดความเสี่ยงจากการขีดข่วนและการชน ลดการปฏิเสธส่วนประกอบที่เกิดจากการวางชิปที่ไม่เสถียร ปรับให้เข้ากับกระบวนการผลิตความเร็วสูงได้อย่างดีโดยไม่ต้องปรับเปลี่ยนที่ซับซ้อน รักษาตำแหน่งชิปให้ปลอดภัยตลอดการทดสอบ การตรวจสอบ และการถ่ายโอนระหว่างเวิร์กช็อป

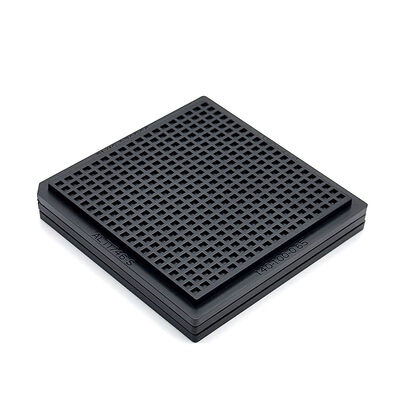

ช่วยให้วางซ้อนกันได้อย่างปลอดภัยเพื่อประหยัดพื้นที่การผลิตอันมีค่า รักษาโครงสร้างที่แข็งแรงภายใต้สภาวะการขนส่งและการพลิกกลับอย่างต่อเนื่อง ตอบสนองความต้องการการป้องกันที่เข้มงวดสำหรับการประมวลผลส่วนประกอบเซมิคอนดักเตอร์ขั้นสูง

คุณสมบัติ/ประโยชน์หลัก
  • รักษาเสถียรภาพของ IC แบบละเอียดระหว่างการหยิบจับ
  • ทนทานต่อรอยขีดข่วนและแรงกระแทกทางกายภาพ
  • รองรับการวางซ้อนหลายชั้นอย่างปลอดภัย
  • ปกป้องส่วนประกอบ IC แบบละเอียดที่บอบบางได้อย่างมีประสิทธิภาพ
  • รองรับขนาดช่องและรูปแบบการออกแบบที่ปรับแต่งได้อย่างเต็มที่
ข้อมูลจำเพาะ
ยี่ห้อ Hiner-pack
รุ่น HN25021
สี ดำ
ความต้านทาน 1.0×10⁴ - 1.0×10¹¹ Ω
ขนาดโครงร่าง 50.7×50.7×4 มม.
ขนาดช่อง 1.4X1.0X0.65มม.
จำนวนเมทริกซ์ 21X18=378 ชิ้น
การบิดงอ สูงสุด 0.25 มม.
บริการ รับ OEM, ODM
ตัวเลือกช่องที่กำหนดเอง มีจำหน่าย
การใช้งาน

ให้บริการคัดแยก IC แบบละเอียด การทดสอบประสิทธิภาพ และงานพลิกกลับภายในโรงงาน ปกป้องชิปเซมิคอนดักเตอร์ขนาดเล็กผ่านการตรวจสอบและการถ่ายโอนจากสถานีหนึ่งไปยังอีกสถานีหนึ่ง ลดการสูญเสียที่เกิดจากการเคลื่อนที่ของส่วนประกอบและการเสียดสีพื้นผิว


เหมาะสำหรับไซต์การผลิตเซมิคอนดักเตอร์และกระบวนการขนส่งส่วนประกอบ ให้โซลูชันการยึดที่เชื่อถือได้สำหรับชิปความแม่นยำต่างๆ ในระหว่างการดำเนินการพลิกกลับแบบแบทช์ขนาดใหญ่

บรรจุภัณฑ์และการจัดส่ง/บริการ

ปิดผนึกแต่ละแบทช์ด้วยถุงป้องกันไฟฟ้าสถิตก่อนโหลดกล่องส่งออกเสริม เพิ่มวัสดุกันกระแทกเพื่อลดการสั่นสะเทือนและความเสียหายจากการบีบอัด ดำเนินการตรวจสอบรูปลักษณ์ภายนอกอย่างเต็มรูปแบบก่อนจัดส่งสินค้าเกรดเซมิคอนดักเตอร์


จัดการโหมดการจัดส่งตามข้อกำหนดของลูกค้าที่ได้รับการยืนยันอย่างเคร่งครัด สร้างชุดเอกสารการจัดส่งที่สมบูรณ์เมื่อสินค้าออกจากคลังสินค้า แจ้งผู้ซื้อในต่างประเทศเกี่ยวกับความคืบหน้าล่าสุดของการจัดส่งสินค้า

เกี่ยวกับเรา:
Hiner-pack® ก่อตั้งขึ้นในปี 2013 เป็นองค์กรเทคโนโลยีขั้นสูงที่รวมการออกแบบ การวิจัยและพัฒนา การผลิต การขายบรรจุภัณฑ์และทดสอบ IC รวมถึงกระบวนการผลิตแผ่นเวเฟอร์เซมิคอนดักเตอร์ในการจัดการอัตโนมัติ การพกพา และการขนส่ง เพื่อให้บริการแบบครบวงจรแก่ลูกค้า

ทำไมต้องเลือกเรา:

  • ประสบการณ์อันยาวนานในถาด JEDEC / IC / Waffle Pack
  • ความสามารถในการออกแบบแม่พิมพ์ภายในองค์กร
  • การพัฒนาต้นแบบที่รวดเร็ว
  • กระบวนการ QC ที่เข้มงวด
  • อุปทานที่มั่นคงสำหรับลูกค้าเซมิคอนดักเตอร์ทั่วโลก
